المواصفات

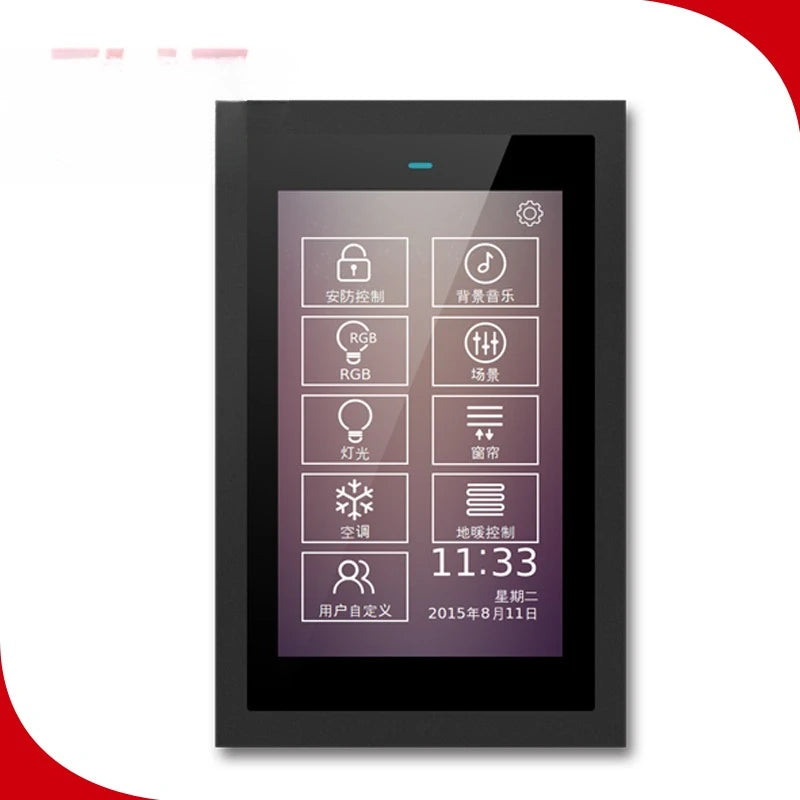

شاشة لمس ذكية KNX/EIB مقاس 5 بوصات للوحة المنزل الذكي، نظام أتمتة المنزل، تحكم عن بعد

تُستخدم لوحة اللمس الملونة مقاس 5.0 بوصة (المشار إليها فيما يلي باسم TFT) لعرض الحالة والتحكم في أجهزة مختلفة في نظام EIB/KNX. عند لمس زر رسومي في نظام تشغيل TFT، ستقوم TFT بتنفيذ وظيفة محددة مسبقًا، مثل تبديل الإضاءة، أو التحكم في المشاهد، أو التحكم في الستائر/المصاريع وما إلى ذلك. يمكن لشاشة TFT عرض الإطار عبر شاشة LCD وإصدار نغمة تحذير مقارنة بلوحة الأزرار الشائعة، ويمكن للمستخدمين تشغيل نظام TFT بسهولة ووضوح عبر واجهة تفاعلية.

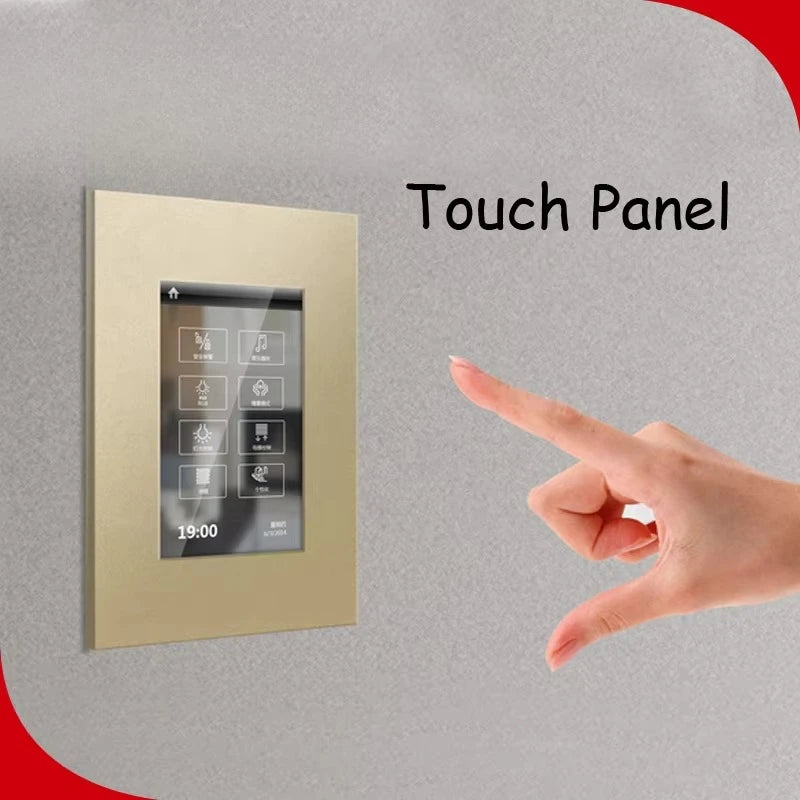

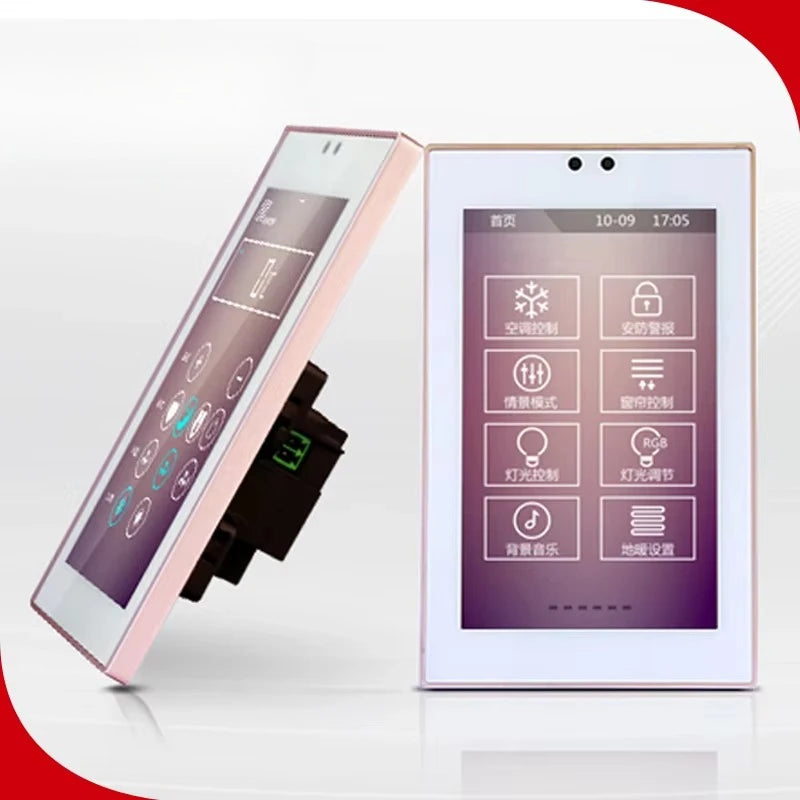

تُطبق شاشة TFT بشكل أساسي في نظام التحكم في المنزل والمباني، ويمكن تركيبها على صناديق 86 التقليدية. أولاً، قم بتثبيت الأقواس الحديدية المثبتة في صناديق 86، ثم قم بتثبيت شاشة TFT المتصلة جيدًا بالأقواس الحديدية وألصقها بقوة عن طريق دفعها لأسفل. إذا كنت ترغب في تفكيكها، فادفعها في الاتجاه المعاكس واسحبها برفق. يرجى ملاحظة برمجة العنوان الفعلي قبل التثبيت.

يوفر هذا الدليل معلومات فنية مفصلة حول شاشة TFT للمستخدمين بالإضافة إلى تفاصيل التجميع والبرمجة، ويشرح كيفية استخدام شاشة TFT من خلال أمثلة التطبيقات.

يتم توصيل شاشة TFT بالحافلة عبر أطراف توصيل EIB وتحتاج إلى جهد إمداد إضافي 30 فولت تيار مستمر. يمكن تعيين العنوان الفعلي وتعيين المعلمات بواسطة أدوات تصميم الهندسة ETS مع VD3/VD4 (أعلى من إصدار ETS3).

تُلخص وظائف TFT على النحو التالي:

شاشة لمس سعوية، شاشة ملونة

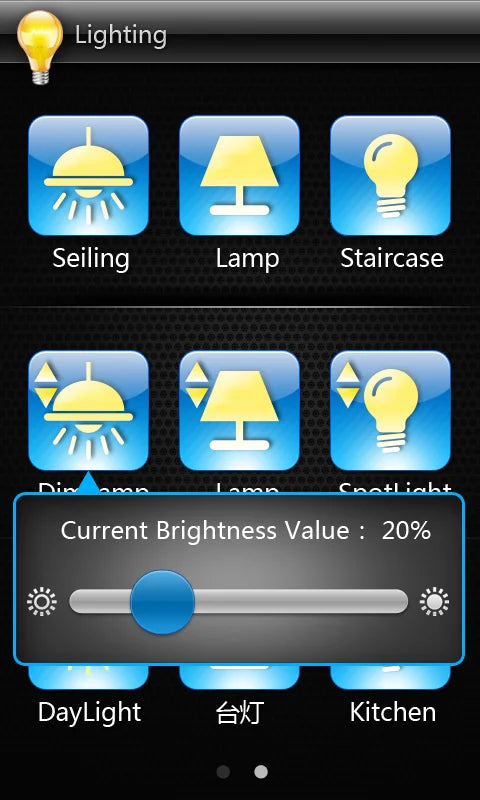

التبديل والتعتيم

التحكم في الستائر والمصاريع

إرسال القيم، مثل مستوى المياه، السطوع

استدعاء وتخزين المشهد

وظيفة قياس درجة الحرارة والتحكم فيها

تعتيم RGB LED ووظيفة المنطق

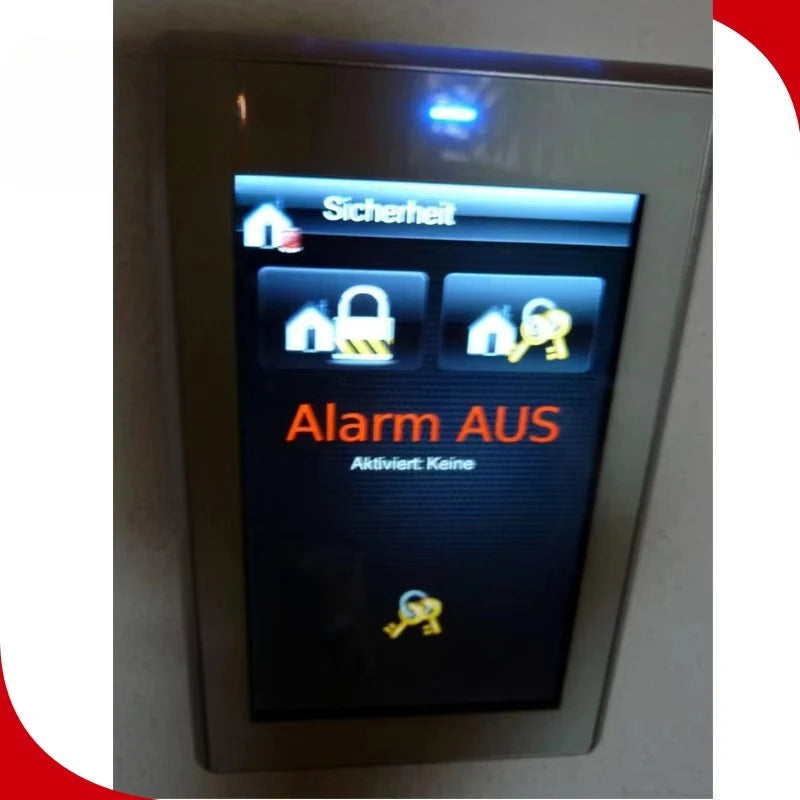

التحكم في موسيقى الخلفية والتحكم الأمني

التحكم في تكييف الهواء

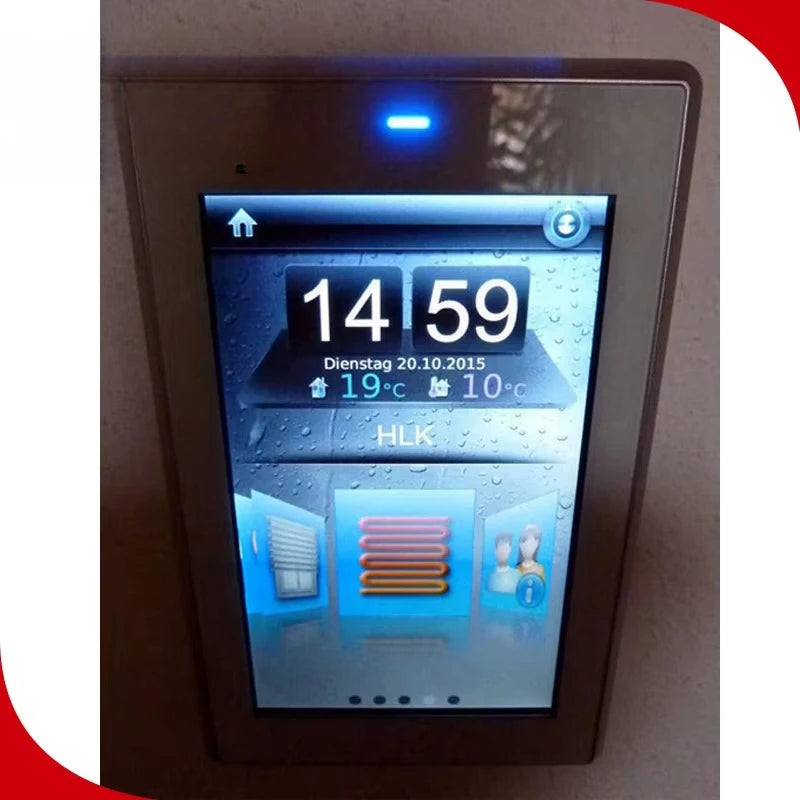

يمكن عرض درجة الحرارة الداخلية والخارجية

قفل التشغيل ووظيفة القرب

.
